ATC6280系列多通道气密仪
产品简介：
产品功能
ATC系列多通道气密仪采用差压检测原理，是一款高精度的检测仪器，广泛应用于多种产品的密封性检测。仪器采用7英寸触摸屏显示，智能化的操作界面，测试程式可灵活编辑并存储，测试数据实时记录保存到U盘， ATC6000系列多通道气密仪可以满足实验室的产品泄漏分析，也可以在生产线对产品气密性进行快速检测，ATC6000系列多通道气密仪的I/O端口可以配合自动化生产线完成在线式测量。性能优点
- 充气压力和测量分离设计，能快速设置充气时间、保压时间、测试时间
- 从充气到平衡测量，经过了四重比较判定，大漏小漏微漏层层筛选
- 操作界面扁平化设计，让技术人员只需要说明书就可熟练使用
- 充气接头快速插拔，可以让作业员节省更换治具的时间
- 使用先进的比较测试法，可以有效消除变形和温漂造成的误差
- 合格、不合格自动判定，准确判断产品的微漏、小漏和大漏
- 实现自动化检测，操作简单，无需熟练工，节省人力
- 提高测试精度，泄漏定量化，减少不合格率，实现资料的统计分析
- 实现无损检测，安全可靠，非常适用于电子产品的测试
- 全功能的输入、输出接口，可实现对外部夹具的控制，方便二次开发

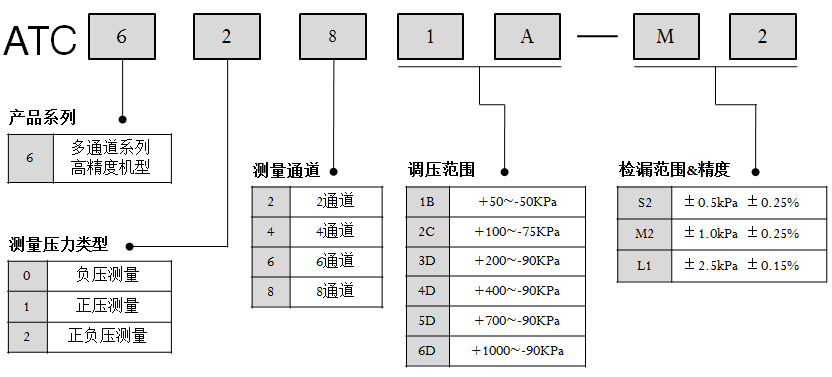

型号表示方法
相同技术参数
测量方式
差压测漏法
测量通道
8CH八通道气密测量
充气压力
充气压力单位：kPa、mmH2O、Torr、PSI
压力调节方式：手动调节
充气压力：见机型表
分辨率：0.1Kpa
显示精度：0.25% F.S
泄漏测量
泄漏测量单位：Pa、Pa/s、ml/min（体积流量法）
泄漏测试量程：见机型表
泄漏分辨率：0.1Pa
测试精度：0.25%F.S
时间设定
延迟时间：0.1-999.9sec
充气时间：0.1-999.9sec
平衡时间：0.1-999.9sec
检测时间：0.1-999.9sec
排气时间：0.1-999.9sec
外部控制
可控制外部气缸，合格/不合格等输出等
辅助功能
气泡检漏功能，外部气缸控制
通讯功能
RS485通讯，U盘数据转存
环境温度
0~40°C
环境湿度
20~85%RH (不结露)
电源电压
AC 90~240V 50Hz
压力源
>0.4MPa且波动范围不大于±0.01MPa的洁净干燥压缩空气
接口尺寸
Rc (PT1/8)”-6mm（配快速充气连接器）
功率
约50W
ATC6280系列正负压机型
|
机型列表 |
测试压力范围 |
泄漏测试范围 |
||||
|
输出压力 |
分辨率 |
精度 |
测量量程 |
分辨率 |
精度 |
|
|
ATC6281B-S2 |
+50~-50KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC6282C-M2 |
+100~-75KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6283D-M2 |
+200~-90KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC6284D-L1 |
+400~-90KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC6285D-L1 |
+700~-90KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC6286D-L1 |
+1000~-90KPa |
1KPa |
±0.25% |
±2499Pa |
1Pa |
±0.15% |
